變壓器交接預防試驗

變壓器的試驗項目

變壓器線圈直流電阻測試

變壓器變比測試

變壓器接線組別測試

變壓器線圈絕緣電阻及吸收比試驗

變壓器油耐壓試驗

變壓器交流耐壓試驗

變壓器吊芯檢查試驗

注意：在變壓器初次投運時要做全壓沖擊合閘試驗，對電力變壓器共進行五次沖擊，然后進行24小時的變壓器空載運行

其他

對于大容量，高電壓的變壓器還要測量繞組連同套管的直流泄漏電流。繞組連同套管的介質損失角試驗，如有特種變壓器和對變壓器有特殊要求時，按交接驗收規范標準規定項目進行變壓器試驗

變壓器試驗

絕緣電阻及吸收比測試

作用：測量絕緣電阻是為了發現電氣設備貫通的集中缺陷，整體受潮或有貫通性的受潮

測量使用的儀器;

2500v機械搖表及可調的電子搖表

測量方法

測試前應將高，低壓引出現瓷瓶擦干凈，使用2500V的兆歐表，

A.要測量高壓對低壓及地之間的絕緣電阻，讀取15S及60S的絕緣電阻

B.低壓對高壓及地之間的絕緣電阻，讀取15S及60S的絕緣電阻

2.變壓器線圈直流電阻測試（簡稱為直流電阻測試）

作用：

判斷線圈內部接頭，引線與線圈接頭，分接開關與引線的焊接質量，分接開關各個分接位置及載流部分有無開路和短路情況

測量使用儀器

測量變壓器線圈直流電阻采用電橋法，對于小于100電阻的多采用雙臂電橋，也稱為凱爾文橋，大于100電阻的多采用單臂電橋，目前出現電子式的測量儀器，KDHL-100回路電阻測試儀

測量方法

測量線圈的直流電阻應在引線端上接線，測出分接開關上大多數位置上的直流電阻，如有中性點引出端測線直流電阻，無中性點引出端測線直流電阻

注意

使用儀器時首先要接好測試線，變壓器端接線位置應在同一位置，這樣可以提高測量準確性。

由于線圈是一個較大的電感性元器件，測量時儀器中電源向它充電，經一定的時間后才會穩定，所以要讀取穩定時的電阻值

測量結果判定

將測量時的溫度記錄下來，把測得的結果一律換算成20℃時的直流電阻值進行比較，不能忽略溫度變化對測試的影響，不可將不同溫度下測的數值進行比較，否則將產生出錯誤的比較結果，當直流電阻較大時，應重復多測幾次排除外在因素

對1600KVA以上的變壓器，各相線圈間檔分接開關的直流電阻互間差別不大于三相平均值的4%，各相線圈間檔分接開關的直流電阻相互間差別不大于三相平均值的4%，各線間同檔分接開關的直流電阻互間差別不大于三相平均值2%

當測得的三相不平衡直流電阻值超過以上標準時，如不是測量儀器誤差，則應考慮分接開關接線不良，線圈間焊接不良等因素

變壓器變比的測試

測試變比的目的

驗證變壓器的電壓變換是否符合規定值，達到設計值；開關各引出線的接線是否正確，可初步判斷變壓器是否存在匝間短路現象等。

測量使用儀器

電壓表的比較法，電橋法，變比測試儀

測量方法：

電壓表法

在電壓器一次側加入380V電源，用三相開關控制，并在某線間接入一電壓表測其線電壓，在變壓器二次側接入一電壓表，測其相對應線電壓，合上開關后兩塊表同時讀數，得出數值需經換算，換算后的數值為變壓器變比

換算的方法位以低壓側測量試值為標準值，換算成二次側相當于400V時一次側的讀值，此時的瀆值就是變化，變比的誤差為：測試的高壓值減去標準值的差值，再除以標準值約百分數則為此檔變化

電壓表法要就測試時電壓的波動要小，兩塊電壓表的讀數要同步，電壓表要求精度為0.5級，操作時要注意安全。

變壓器的組別測試

方法一：雙電壓表法

做法：將電源接入變壓器，通過測一，二次電壓來判斷變壓器的組別，現在一些智能儀器電壓比，接線組別一起測出

要求：

將電源接入變壓器，通過測一，二次電壓來判斷變壓器的組別，現在一些智能儀器電壓比，接線組別一起測出。

要求：

它要就三相電壓基本上是平衡的，不平衡度不應超過2%，否則測量誤差太大甚至造成無法判斷的連接組別

方法二：直流法

一般現場不進行試驗，經大修后變壓器可采用此方法進行

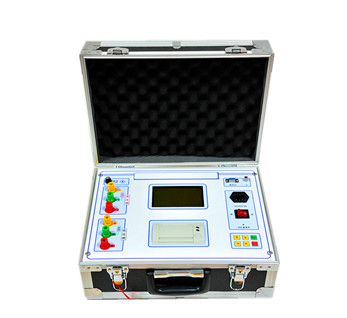

方法三：多功能的變壓器變比，組別，極性自動數字式電橋

變壓器吊芯檢查試驗

準備工作：

首先要對氣候和環境進行考慮和安排

對人力進行安排

對機具，材料進行安排

有完善可行的方案，工序的安排和具體實施措施

吊芯檢查工作是在吊芯過程中進行的，如若準備不充分將會延長吊芯的時間，器身長時間暴露在空氣中，將不利于吊芯工作

器身檢查的主要項目

對大多數的螺栓進行檢查

螺栓的緊固情況檢查一遍，并再次緊固一遍，不應有松動，并應有防松措施

對穿芯螺栓的檢查，查夾緊鐵芯的穿釘螺栓是否松動，并測量大多數穿芯螺栓對鐵芯的絕緣電阻。

對鐵芯的檢查

鐵芯不應有變形和松動

檢查鐵芯的片間絕緣，鐵芯自身絕緣應良好，拆開接地線后對地絕緣應良好，拆開屏蔽接地引線，檢查屏蔽對地絕緣良好

檢查鐵芯的接地情況，鐵芯只允許出現多點的接地情況

對繞組檢查

繞組的絕緣層完整無損，無變形

引出線無破損，絕緣無損傷，引出線綁扎固定牢固，安全距離符合規定，裸露部分無尖角毛刺，引出線與套管連接牢靠，繞組到分接開關的接線，分接開關到套管的接線正確

檢查分接開關

分接開關接頭應清潔，觸電接觸緊密，大多數接觸部分用0.05*10mm塞尺檢查，應塞不進出，分接頭的轉動接點，停位應正確，機構轉動靈活與指示器指示位置一致

檢查油箱底部不應有油泥，水分以及其他遺物和金屬屑末等雜物，若有鐵器與磁鐵吸出

檢查變壓器的油路各部分，包括油枕，油箱，散熱器，油管及瓦斯繼電器油路是否暢通

檢查防爆管及溫度測量裝置，呼吸器等元器件是否完好，防爆管的玻璃是否損壞，溫度測量裝置位置及接線是否正確，呼吸器中硅膠如果變色，更換新硅膠或將其炒干還原后在使用。

對補完油的變壓器要做滲漏油試驗，若無滲漏，吊芯檢查項目基本結束。

資料整理

對吊芯的變壓器要收集整理出廠合格證，檢驗成績單，變壓器銘牌內容，吊檢查記錄，吊芯檢查試驗結果，并要有時間記錄，天氣記錄吊芯檢查工作負責人，測試人員等內容。

有關變比試驗，直流電阻試驗，絕緣試驗，交流耐壓試驗以及變壓器油試驗結果報告不進入吊芯檢查試驗過程
